К1921ВГ015 общее

[RabidRabbit]

В данном примере из буфера на группу ног процессора выводится синхронный цифровой сигнал с дискретизацией 3МГц.

Всё равно ничего не понятно. Но на всякий случай ознакомьтесь с 11.7 Механизм маскирования из РП.

[Максим_Е]

Да понятное дело, что есть. Вам нужен только OpenOCD и сам JTAG. Предлагаю скачать мой самосбор, после чего посмотреть, что лежит у меня в папке Flash. А в ней найдите openocd.cfg и отредактируйте по своим потребностям. А потом просто запускаете openocd.exe и смотрите результат.

Здравствуйте, ejsan! Скачал Ваш архив. При распаковке архива выдался список предупреждений

Проблема с распаковкой архива 12.04.26.PNG (91.49 КБ) 1194 просмотра

Написал простой код мигания светодиода, скомпилировалось без ошибок. При запуске отладки выдает сообщение

Ошибка GDB.PNG (174.79 КБ) 1194 просмотра

Отладку провожу на своей изготовленной отладочной плате

Отладочная плата.jpg (3.2 МБ) 1194 просмотра

Работаю в системе Windows 10
В настройка среды Syntacore разбираюсь плохо.
Подскажите, что нужно, чтобы устранить ошибку и запустить отладку контроллера?
Буду благодарен всем участникам форума, ответившим на мое сообщение.

[sam1970]

Спасибо за наводку. Ректальным методом использовав 2 таймера, 2 DMA в режиме пингпонга и поллинг, удалось таки победить.

[vg015boy]

Подскажите, что нужно, чтобы устранить ошибку и запустить отладку контроллера?
Буду благодарен всем участникам форума, ответившим на мое сообщение.

Попробуйте не использовать русские символы в путях.

[Максим_Е]

Подскажите, что нужно, чтобы устранить ошибку и запустить отладку контроллера?
Буду благодарен всем участникам форума, ответившим на мое сообщение.

Попробуйте не использовать русские символы в путях.

Большое спасибо! Процесс пошел дальше. Следующие предупреждения при запуске отладки ... исходный текст консоли и его перевод ...

Ошибка при подключении 28.04.2026.PNG (165.93 КБ) 911 просмотров

Вопрос: должна ли отладочная плата быть дополнительно запитана от источника питания, либо достаточно питания, подающегося с программатора J-link?

[Максим_Е]

Дополнение к предыдущему сообщению. Устранил ошибку в плате: припаял конденсаторы CORE_CAP и VBAT_CAP. Загрузка пошла на несколько шагов дальше, но остановилась на этапе, указанном синей стрелкой

Этап загрузки 29.04.26.PNG (254.86 КБ) 909 просмотров

Далее начались ошибки о невозможности загрузки в память

Ошибки загрузки 29.04.26.PNG (147.83 КБ) 909 просмотров

Вопрос: подразумевают ли эти ошибки, что нужен переход в сервисный режим с полным стиранием flash-памяти?

[sam1970]

Возможно, что уже в сервисном режиме и надо стереть сервисным стиранием.

[ejsan]

Кстати да, неплохо было бы увидеть схему этой макетки, где там висит нога Serven хотя бы. Вообще по опыту могу сказать, что данный чип разводку "на длинных соплях" не любит. Для однозначности результатов либо делайте более-менее нормальную плату, либо (если не можете) берите готовую макетку. Причём лучше не какую попало с Озона (видал такую, там с разводкой местные умельцы такого наворотили...), а от самого НИИЭТ-а.

[Максим_Е]

Да, вывод Seven в при запуске отладки действительно висел в воздухе (не был притянут к минусу)

[RabidRabbit]

Причём лучше не какую попало с Озона (видал такую, там с разводкой местные умельцы такого наворотили...), а от самого НИИЭТ-а.

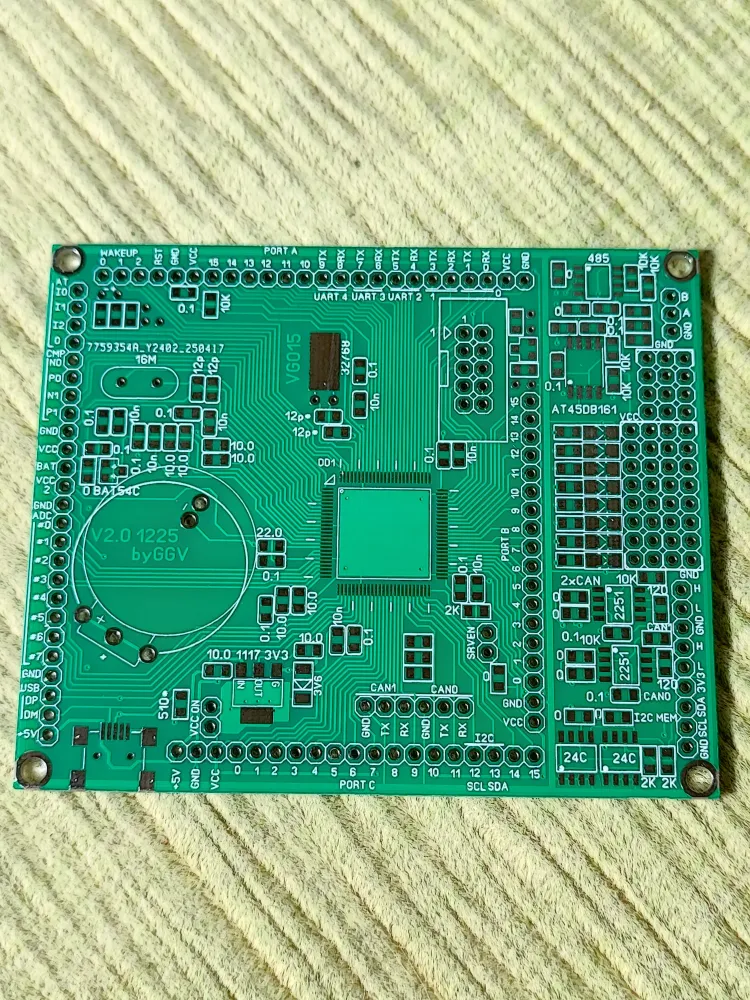

Если Вы про
- то совершенно напрасно, эта плата работает получше других У меня вот лично две таких, работают безотказно.
